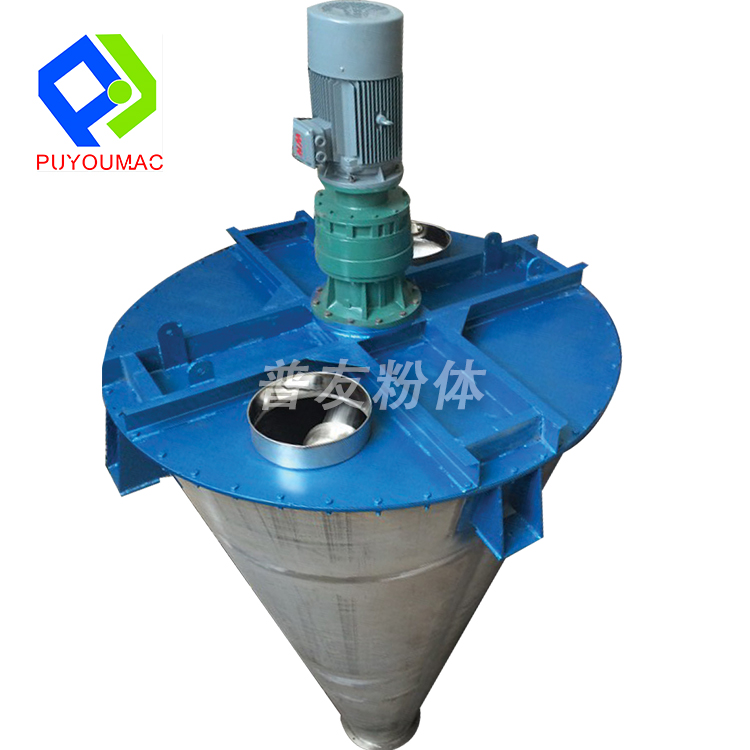

SHJ系列双螺旋锥形混合机
SHJ系列双螺旋锥形混合机
概述
由螺旋的公、自转使物料在锥体内产生四种运动形式:
(1)螺旋沿壁公转,使物料沿锥壁作圆周运动;
(2)螺旋自转使物料自锥体底部沿螺旋而上升运动;
(3)螺旋的公、自转复合运动使一部分物料被吸收到螺旋圆柱面内,同时受螺旋自转的离心力作用螺旋圆柱面内的一部分物料向锥体径向排放;
(4)上升的物料受自身重力作用下降;
四种运动在混合机内产生对流、剪切、扩散,从而达到快速均匀混合的目的。
应用
应用于化工、医药、农药、染料、石油、冶金、建材等粉体与粉体(固-固),粉体与液体(固-液)混合、反应、干燥、冷却。
技术参数
型号 | 全容积m³ | 装载系数 | 驱动功率KW | 外形尺寸mm | 设备重量kg |
SHJ-0.3 | 0.18 | ≤0.6 | 3 | 2060×Φ950 | 500 |
SHJ-0.5 | 0.3 | ≤0.6 | 3 | 2350×Φ1150 | 600 |
SHJ-1.0 | 0.6 | ≤0.6 | 4 | 2840×Φ1580 | 1200 |
SHJ-2.0 | 1.2 | ≤0.6 | 5.5 | 3500×Φ1950 | 1500 |
SHJ-3.0 | 1.8 | ≤0.6 | 7.5 | 3760×Φ2170 | 2300 |
SHJ-4.0 | 2.4 | ≤0.6 | 11 | 4360×Φ2280 | 2520 |
SHJ-6.0 | 3.6 | ≤0.6 | 15 | 4800×Φ2560 | 3700 |
SHJ-10 | 6 | ≤0.6 | 18.5 | 5900×Φ3000 | 3980 |
SHJ-15 | 9 | ≤0.6 | 22 | 6680×Φ3450 | 4500 |
SHJ-20 | 12 | ≤0.6 | 37 | 6700×Φ3770 | 5500 |
SHJ-30 | 18 | ≤0.6 | 45 | 7500×Φ4100 | 6800 |
